智能提升系统解决方案
系统概述

ZTK(A)矿用防爆提升机电控装置(以下简称装置),是目前国内先进的控制设备。操作台采用进口元件,并以《煤矿安全规程》为依据,依照GB3836《爆炸性气体环境用电气设备》中第1部分“通用要求”和第4部分“本质安全型”的规定设计

主要适用于煤矿井下有瓦斯、煤尘等爆炸性气体的危险环境中,提升是煤矿生产中的重要环节,矿井开采、井下所需物资的运送及人员的上、下井等都是通过提升机运行实现的,本产品能对提升机的安全运行起到有效的监护、监测及控制作用。

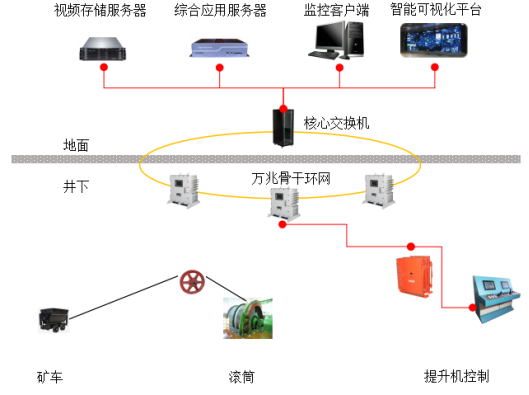

系统配置图



主要功能

控制功能:制动油泵选择、润滑油泵选择、提升方式选择、过卷旁路转换、应急方式选择、控制方式选择、松绳旁路开关、调绳开关等。
液晶屏显示功能:显示绞车的运行状态、主回路电压、主回路电流、可调闸电流、提升机速度、深度显示、制动压力、提升机深度指示及故障状态。

保护功能:过卷保护、闸盘磨损保护、油温过高保护、油压过高保护、深指断轴保护、松绳保护、超速保护等。


主要特点

采用带零速电气安全制动的直接转矩控制技术的变频器对交流电机进行调速,启动、停车及加减速平稳,节能、免维护。
加减速过程0-50HZ平滑调节,无功冲击较小,功率因数较高。

采用了全数字速度、电流、位置闭环控制使提升机在任意速度下运行稳定可靠并保持较高的运行效率。

操作和安全保护系统选用两套不同配置的德国西门子系列PLC,两套PLC互为冗余控制。主辅PLC之间相互通讯及监视,操作过程实现双线控制方式,对提升机运行关键的信号(如速度、容器位置、安全、减速、过卷等等)均采用多线制保护,互为监视。
